I moduli AudioNautes AN2002!

Ci sono molteplici offerte di miracolosi moduli per effettuare upgrade dei vecchi OP dei vostri prodotti. Molti di questi moduli utilizzano pregevoli operazionali dalle prestazioni elettriche mirabolanti. Noi di AudioNautes continuiamo ad offrirvi i nostri moduli AN2002, sulla breccia dal 2002, i quali utilizzano il noto operazionale AD825! Questo perché ad oggi non abbiamo trovato un OP più musicale di questo.

I moduli AN2002 AudioNautes nascono per permettere ad un grande numero di persone di godere dei netti miglioramenti che si hanno sostituendo gli amplificatori operazionali (OP) orignariamente utilizzati nelle apparcchiature elettroniche.

Le applicazioni dei moduli sono vastissime! Eccone alcune:

  • CD Player / Writer
  • DVD Player
  • Digital - Analog Converter
  • Analog - Digital converter
  • Digital Audio Decoder (Dolby Digital™; DTS™; MPEG ecc)
  • Receiver con Digital Audio Decoder
  • Car CD Player
  • Car audio
  • MiniDisc Player / Recorder
  • SACD (Super Audio CD) Player
  • DAT (Digital Audio Tape)
  • DCC (Digital Compact Cassette)
  • Preamplificatori
  • Amplificatori di potenza
  • Amplificatori integrati
  • Ogni oggetto audio che utilizza un operazionale!

I moduli AudioNautes sono molto piccoli. Le piste sono state ottimizzate per il minimo percorso del segnale mentre i condensatori di bypass presenti sulla scheda sono di grande qualità, di produzione MURATA, tipo smd (come l'AD825) ed hanno un valore di 100nF. Piedini dorati permettono l'innesto al posto degli OP originari.

__

Abbiamo fatto alcune prove ed abbiamo verificato che gli AD8065 NON vanno meglio degli AD825, i quali mantengono una superiore naturalezza.

Dettagli

La grande maggioranza dei nostri clienti sceglie di installare i moduli autonomamente, a conferma della facilità dell'operazione. Sono sufficienti uno stagnatore, un tester ed un minimo di pratica elettronica. Se non avete dimestichezza con lo stagnatore e non conoscete nessuno che possa aiutarvi, contattateci: vi aiuteremo noi. O rivolgetevi ad Audiokit, l'unico rivenditore autorizzato in Italia!

Nella tabella sotto viene confrontato l'operazionale AD825 con altri OP molto comuni nelle apparecchiature audio.


AD825
NE5532
AD712
OP275
OPA2604
OPA2132
NJM2114
Unity Gain bandwidth
41 MHz
10 MHz
3 MHz
9 MHz
20 MHz
8 MHz
15 MHz
Slew Rate
125 V/uS
9 V/uS
16 V/uS
22 V/uS
25 V/uS
20 V/uS
13 V/uS
Settling time
80 nS
n/a
1000 nS
200 nS
1000 nS
700 nS
n/a
THD @ 1 kHz
0,00012%
n/a
0,0003%
0,0006%
0,0003%
0,00008%
0,0005%
THD @ 10 kHz
0,00014%
n/a
0,002%
0,004%
0,002%
0,0002%
0,004%

La sostituzione degli operazionali di uscita è la prima cosa che viene in mente un po' a tutti quando si parla di modifiche agli stadi di uscita dei CD player. Ma vi sono diverse problematiche da affrontare e risolvere. Tra queste, quale operazionale usare, per prestazioni e compatibilità pin-to-pin con quello originale. Spesso, quello che si vorrebbe usare non è compatibile, è singolo mentre sulla scheda ce ne è uno doppio ecc..

Ecco perché vi è la necessità di offrire vari tipi di moduli, affinché vi sia piena compatibilità con varie famiglie di OP. I moduli sono per ora 2, cioé si possono sostituire 2 famiglie di OP, le più comuni e numerose.

Tipo
Zoccolo
Dual/Single
Sostituisce
T1
DIP
Doppio
NE5532, NJM5532, NJM2114D, NJM4558, TL072, NEC4560, NEC4570, NEC4580, JRC4580, JRC4021, AD712, OPA2132, OPA2134, OP275, OPA2604, M5238, M5818, LM833 ecc.
T3
DIP
Doppio

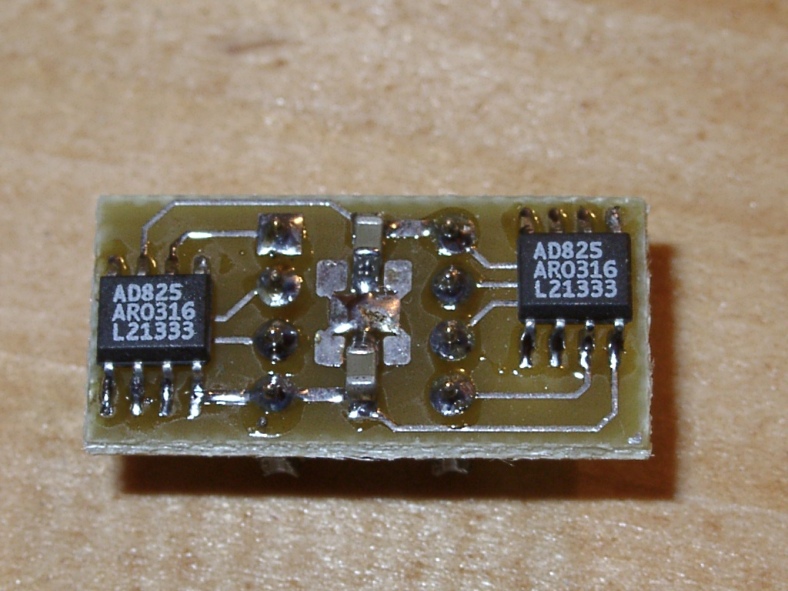

Versione speciale invertita (di 90°) del T1 per Cambridge DAC3, Rotel RCD 971 & 951, Marantz CD94, Audio Alchemy DITB ecc.
T4
DIP
Singolo
NE5534, TL071, OP27, OPA604, OPA134, LT1122, OPA627, OP176, AD811, AD844, Philips CD960, AD711 ecc.

Gli OP originari si presentano così

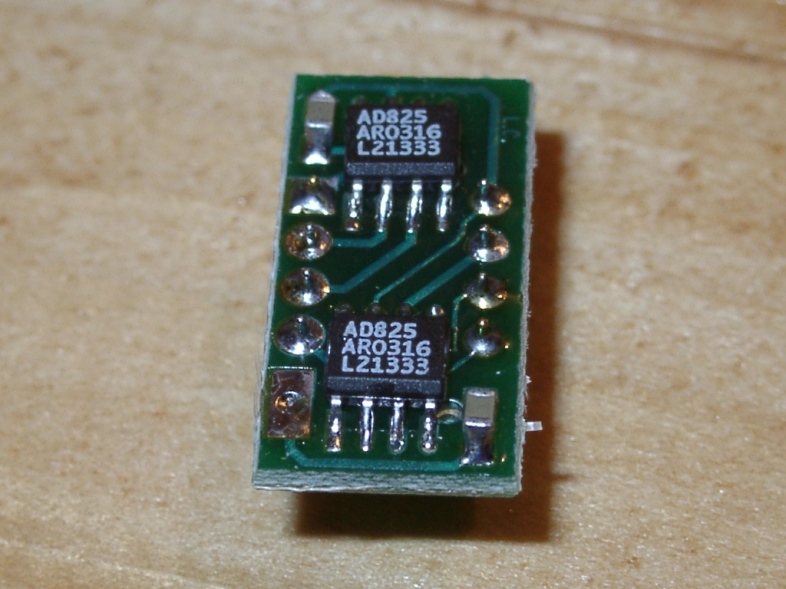

Tutti consistono in un minuscolo circuito stampato con componenti a montaggio superficiale e piedini (dorati), per rendere possibile l'inserzione al posto dell'OP originario.



Montaggio

Il montaggio è quanto mai semplice. Serve soltanto un minimo di dimestichezza con lo stagnatore.

Come prima cosa bisogna dissaldare gli OP originari, prestando attenzione al verso. Questa è l'operazione più delicata, poiché le piste potrebbero danneggiarsi per il troppo calore. Suggeriamo l'utilizzo di zoccoli, così da poter anche paragonare i vecchi OP con i moduli AN2002.

I moduli AN2002 non hanno serigrafie. Il piedino 1 (UNO) è l'unica piazzola quadrata (tutte le altre sono circolari) tra le 8 dei pin maschi dorati del connettore. ATTENZIONE: collegare i moduli a rovescio comporta il danneggiamento dei moduli stessi.

Piedinatura T1 e T3

______________________________________________________________________________

Listino valido a partire dal 01 gennaio 2010

I prezzi si intendono IVA compresa (20%) ed al netto delle spese di spedizione.

Prima di ordinare, leggete la pagina PREZZI E VENDITA: LA NOSTRA POLITICA.



AN2002 T1
Modulo tipo 1
cadauno
27,50
AN2002 T3
Modulo tipo 3
cadauno
27,50
AN2002 T4
Modulo tipo 4
cadauno
21,00

Il montaggio NON è compreso nel prezzo, che si intende cadauno.
